Opis

Nr katalogowy producenta: 204219

Zastosowanie: Połączenie narożne w obszarze płyt roboczych|Połączenia płytowe

Dokładne łączenie

Zalety i korzyści

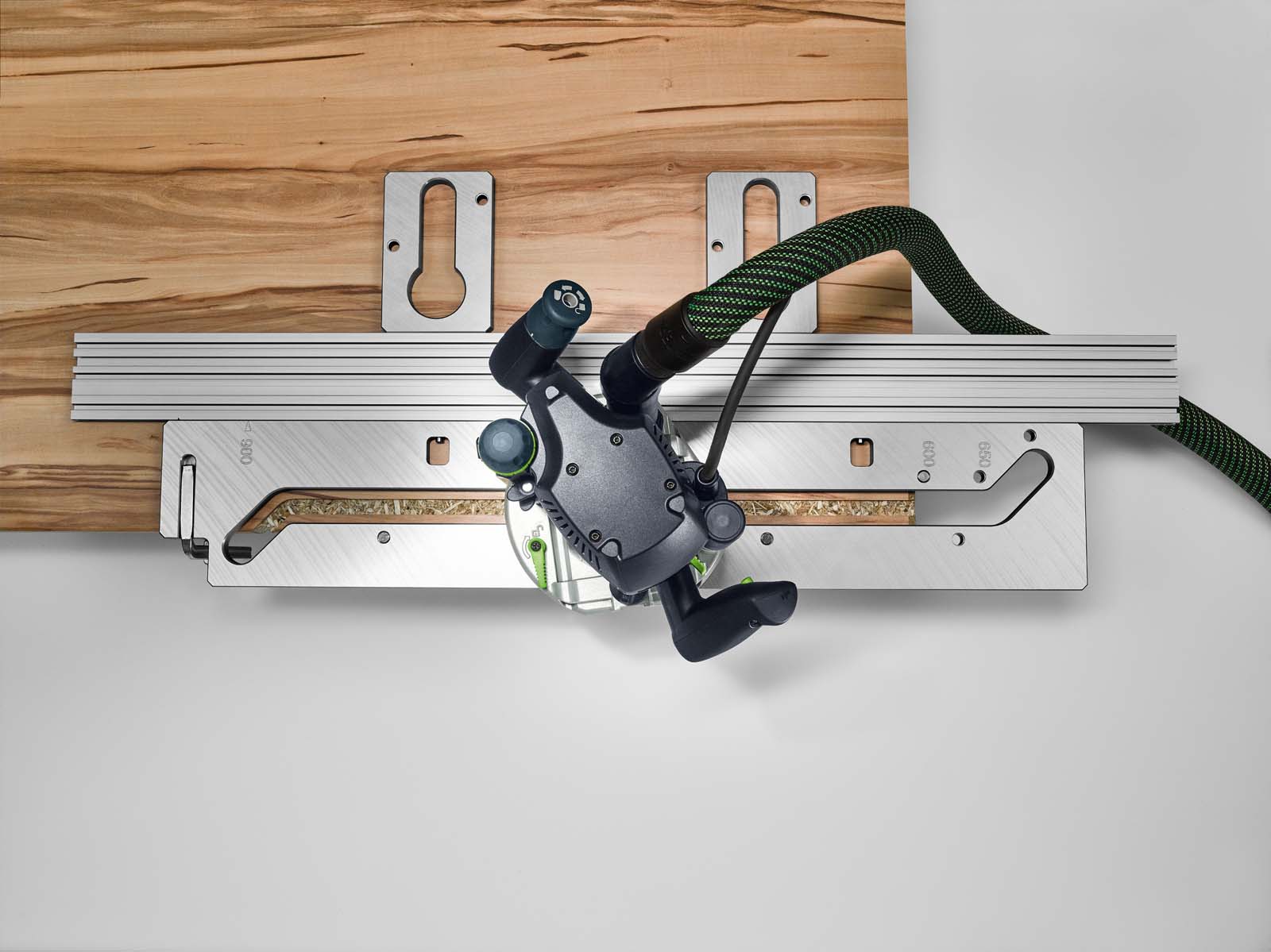

• Wytrzymały szablon do frezowania wykonany z aluminium

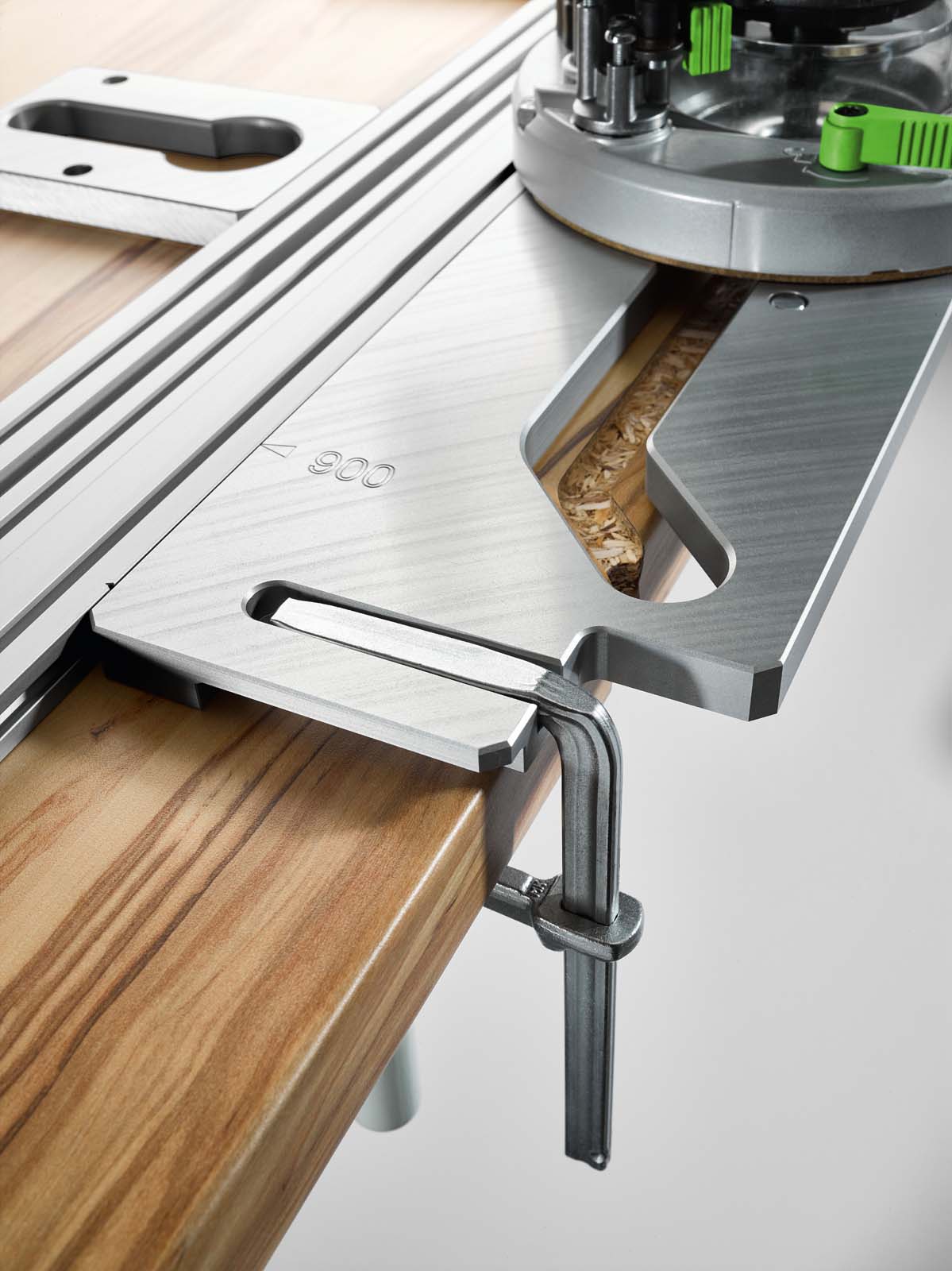

• Do łączenia narożników i płyt z ogranicznikiem 600 i 650 mm lub z możliwością przesuwania do głębokości płyty 900 mm
• Dodatkowo dwa szablony do frezowania pod montaż standardowych okuć na spodniej stronie płyty z możliwością dowolnego pozycjonowania
• Możliwe jest również łączenie płyt o szerokości ponad 900 mm – z zastosowaniem profili przedłużających
• Do frezów do wpustów Ø 14 mm i pierścienia kopiującego Ø 30 mm, polecane do frezarki górnowrzecionowej OF 2200/1400

Zastosowania

• Połączenie narożne w obszarze płyt roboczych
• Połączenia płytowe

Wskazówka

• do łączenia naroży i płyt do 900 mm
• do frezu o średnicy 14 mm i pierścienia do kopiowania 30 mm

Zakres dostawy
szablon do łączenia naroży, profil MFS-VP 1000, 3 x Sworzeń, wkrętak

Dane techniczne:

Wymiary (dł. x szer. x wys.) 1000 x 380.00 x 16.00 mm; Głębokość płyty dla połączeń narożnych bez przesunięcia 600/650 mm; Głębokość płyty dla połączeń narożnych z przesunięciem 900.00 mm; Do łączników blatów roboczych, długość sworznia 65/150 mm
