Opis

Nr katalogowy producenta: 577971

Zastosowanie: Wykonywanie otworów pod kątem 90°|Wykonywanie w małych grupach rzędów otworów w systemie 32|Otwory pod okucia, np. zawiasy puszkowe|Otwory pod wsporniki półek|Wiercenie w drewnie, metalu i tworzywie sztucznym|Usuwanie otworów po sękach|Prace montażowe|Produkcja mebli kuchennych|Meblarstwo

Nasadka do prostego wiercenia. Niezależnie od miejsca.

Zalety i korzyści

• Precyzja: Wytrzymała i stabilna konstrukcja – do dokładnego wiercenia otworów
• Dokładne ustawianie głębokości: z położeniem zerowym i możliwością odczytu głębokości wiercenia do 50 mm. Możliwość wyświetlania w mm i calach

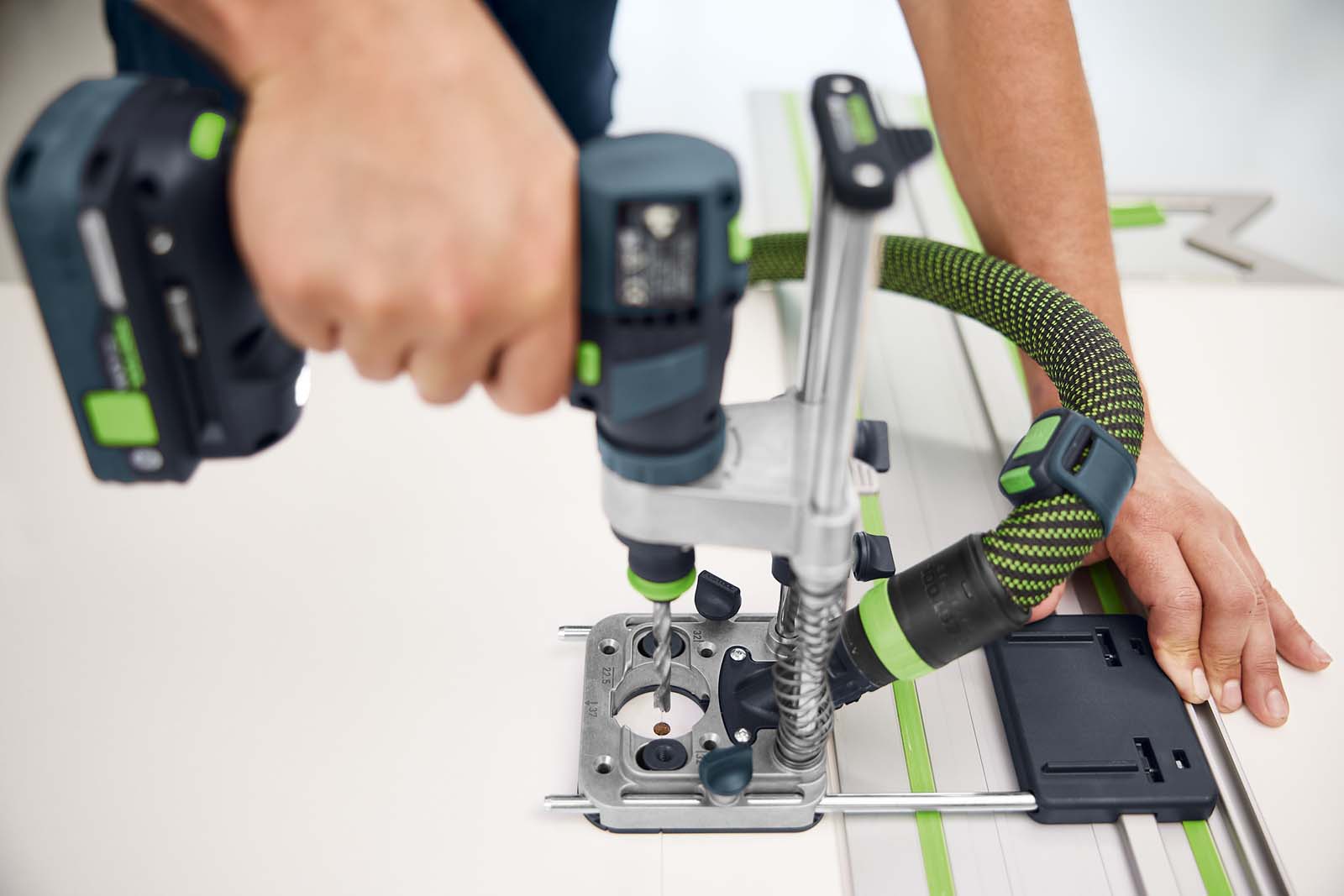

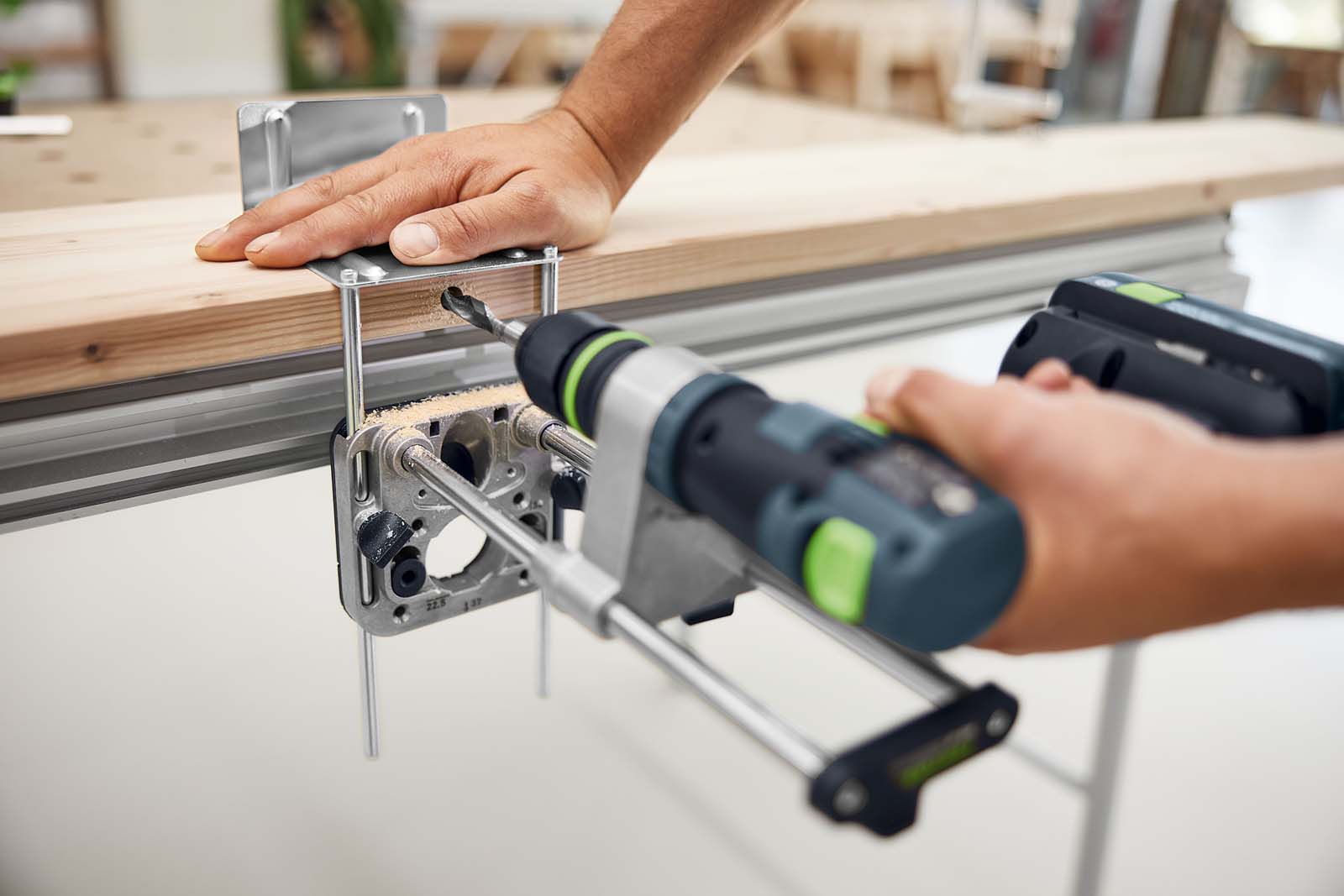

• Wszechstronne wyposażenie: Z prowadnicą równoległą i ogranicznikiem PA-MB 40 do wiercenia otworów czołowych w celu precyzyjnego i powtarzalnego wiercenia w krawędziach płyt lub z adapterem szyny prowadzącej FSA-MB 40 do wiercenia w długich i szerokich elementach obrabianych
• Wyjątkowe możliwości: Funkcja rzędu otworów do wykonywania otworów w systemie 32
• Kompatybilność: Uchwyt narzędziowy można zamontować szybko i bez użycia narzędzi. Uchwyt CENTROTEC umożliwia również szybkie wkładanie i wymianę narzędzi wiertarskich
• Integracja: Odsysanie wiórów dostosowane do odkurzaczy przeznaczonych do usuwania pyłu od kategorii M i średnicy węża D 27
• Łatwe pozycjonowanie: Oznaczenia na płycie podstawy ułatwiają dokładne ustawienie na obrabianym elemencie
• Wytrzymałość: Gumowana stopa do precyzyjnego ustawiania bez poślizgu
• Przejrzystość: Kompaktowe i inteligentne rozmieszczenie w Systainerze³

Zastosowania

• Wykonywanie otworów pod kątem 90°
• Wykonywanie w małych grupach rzędów otworów w systemie 32
• Otwory pod okucia, np. zawiasy puszkowe
• Otwory pod wsporniki półek
• Wiercenie w drewnie, metalu i tworzywie sztucznym
• Usuwanie otworów po sękach
• Prace montażowe
• Produkcja mebli kuchennych
• Meblarstwo

Wskazówka

• do CXS/TXS 12, CXS/TXS 18, TPC 18/4, TDC 18/4, C 18 i T 18 z systemem mocowania FastFix (nie dotyczy CXS/TXS)

Zakres dostawy
adapter szyny prowadzącej FSA-MB 40, prowadnica równoległa wraz z ogranicznikiem do wiercenia otworów czołowych PA-MB 40, końcówka do rzędu otworów o średnicy 5 mm, końcówka do rzędu otworów o średnicy 3 mm, klucz TX 15, Systainer SYS3 M 187

Dane techniczne:

System mocowania FastFix; Maks. średnica wiercenia w drewnie miękkim (wiertło Forstnera) 40.00 mm; Maks. średnica wiercenia w drewnie miękkim (wiertło spiralne) 16.00 mm; Podstawa 110 x 114.00 mm; Wysokość 312.00 mm; Zakres regulacji ogranicznika głębokości 0.00 – 50.00 mm; Maks. średnica wkręcania (szablony/przyrządy) 4.00 mm; Suw z ogranicznikiem głębokości, ze śrubami 187.00 mm; Suw bez ogranicznika głębokości, bez śrub 203.00 mm; Przyłącze do odsysania pyłu Ø 27 mm; Ciężar produktu bez wyposażenia 1.40 kg
