Opis

Nr katalogowy producenta: 203169

Zastosowanie: Wykonywanie odłączalnych połączeń bocznych między rzędem otworów a otworami frezowanymi przy użyciu DOMINO|Meblarstwo

Idealne połączenie. Nowe łączniki kotwiące do korpusów i mebli przeznaczone do stosowania z frezarką do połączeń DOMINO DF 500.

Zalety i korzyści

• Inteligentny system DOMINO umożliwia łatwe i dokładne pozycjonowanie połączeń, wobec czego zbędne jest stosowanie dodatkowych przykładnic i innych pomocy, a praca staje się wydajna i przebiega sprawnie
• Duża droga wysuwu i długie sworznie łączników maksymalnie ułatwiają montaż mebli. Montaż szaf również nie stanowi problemu
• Elementy okuć dopasowane do powierzchni chronią części mebla przed zarysowaniem
• Tolerancja frezowania i cięcia do 1,4 mm zostaje bez problemu skompensowana przez okucie
• Łączniki kotwiące DOMINO do korpusów i mebli z możliwością ponownego rozłączenia połączonych elementów są idealnym rozwiązaniem w przypadku płyt o grubości od 18 do 28 mm

Zastosowania

• Wykonywanie odłączalnych połączeń bocznych między rzędem otworów a otworami frezowanymi przy użyciu DOMINO
• Meblarstwo

Wskazówka

• do DF 500, DF 500 R, DFC 500

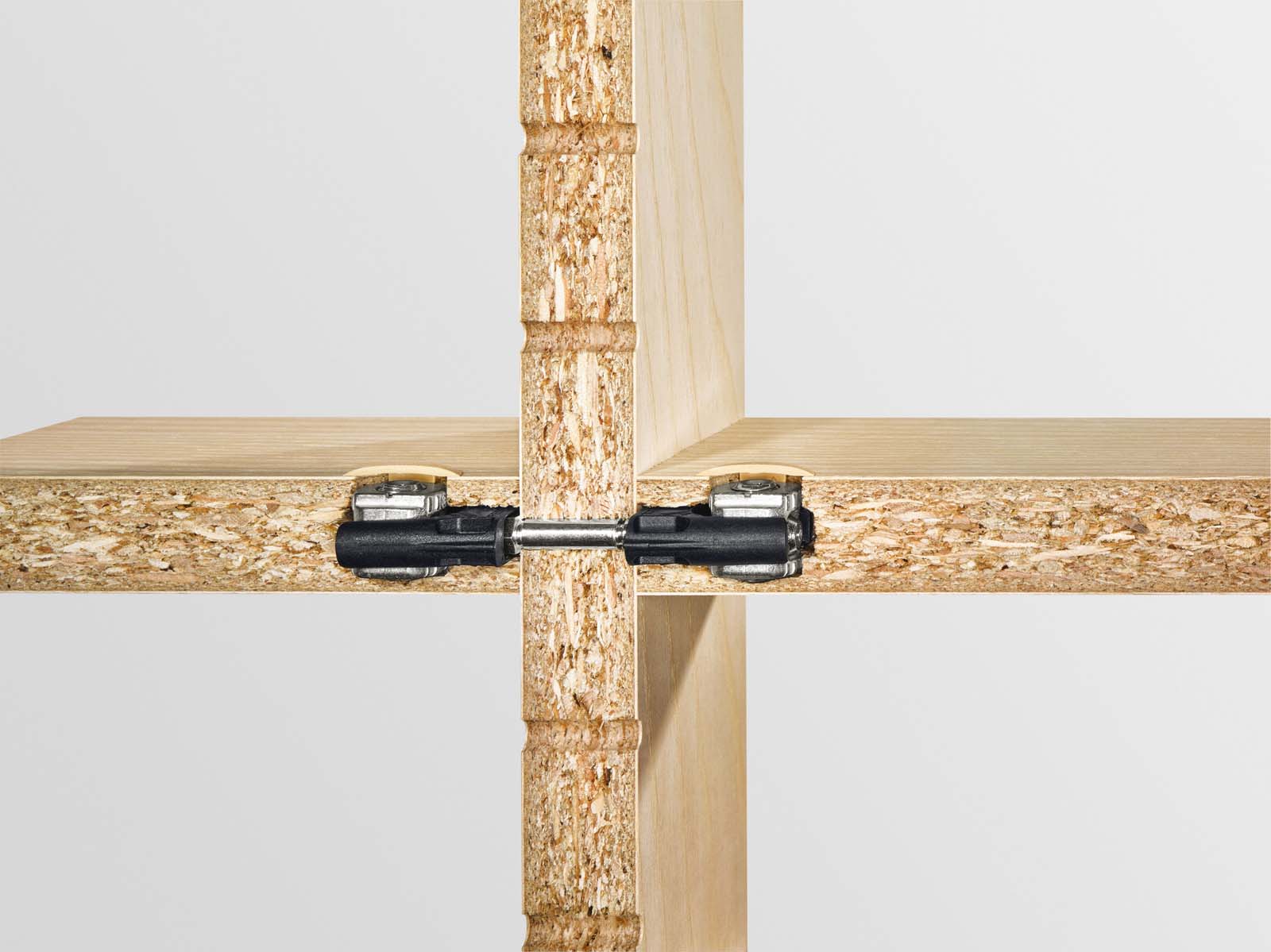

• do 25 połączeń półek środkowych za pomocą DF 500 i systemu do rzędu otworów
• szablon wiertarski jest niezbędny do wykonywania otworów pod łączniki DOMINO D 8 mm

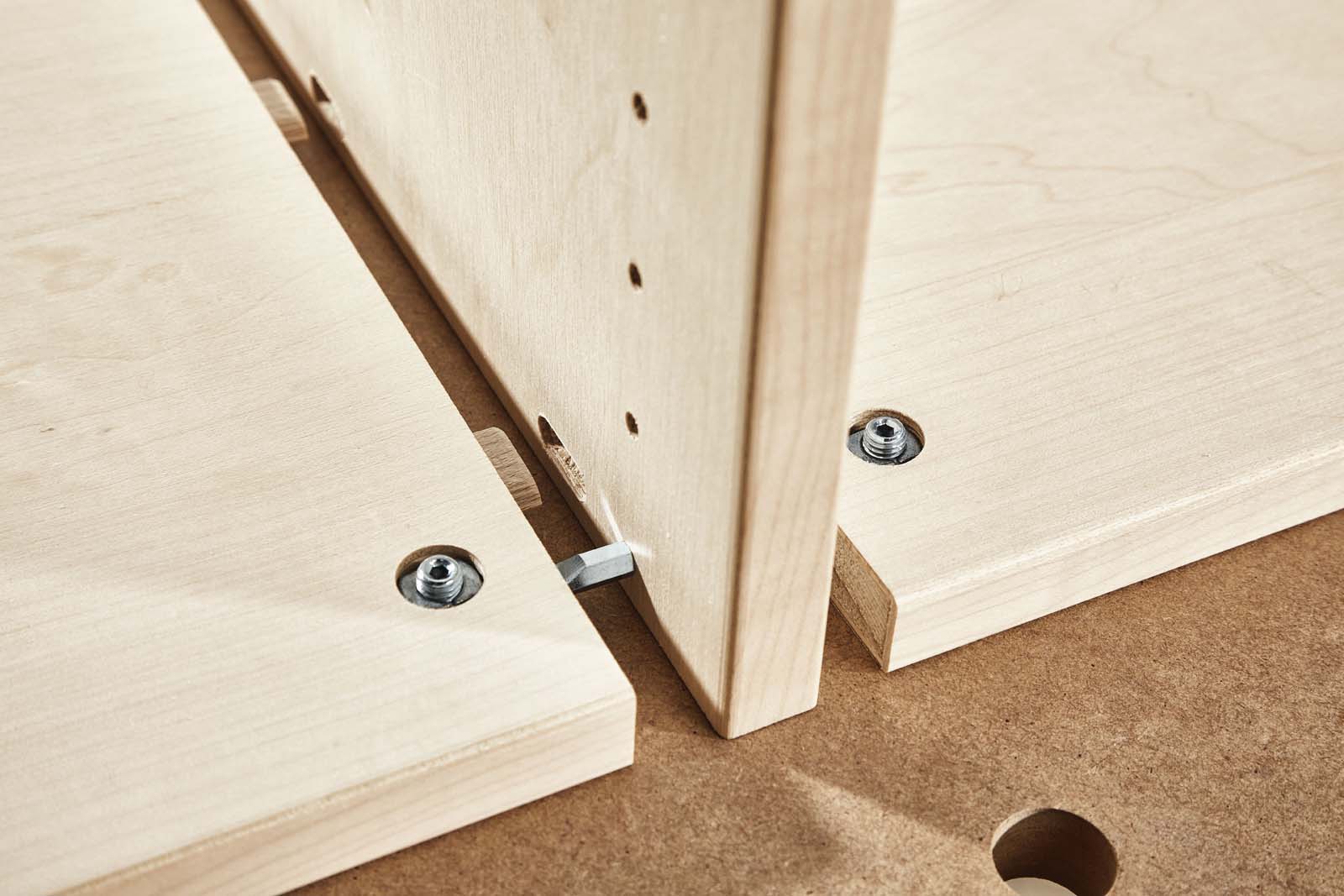

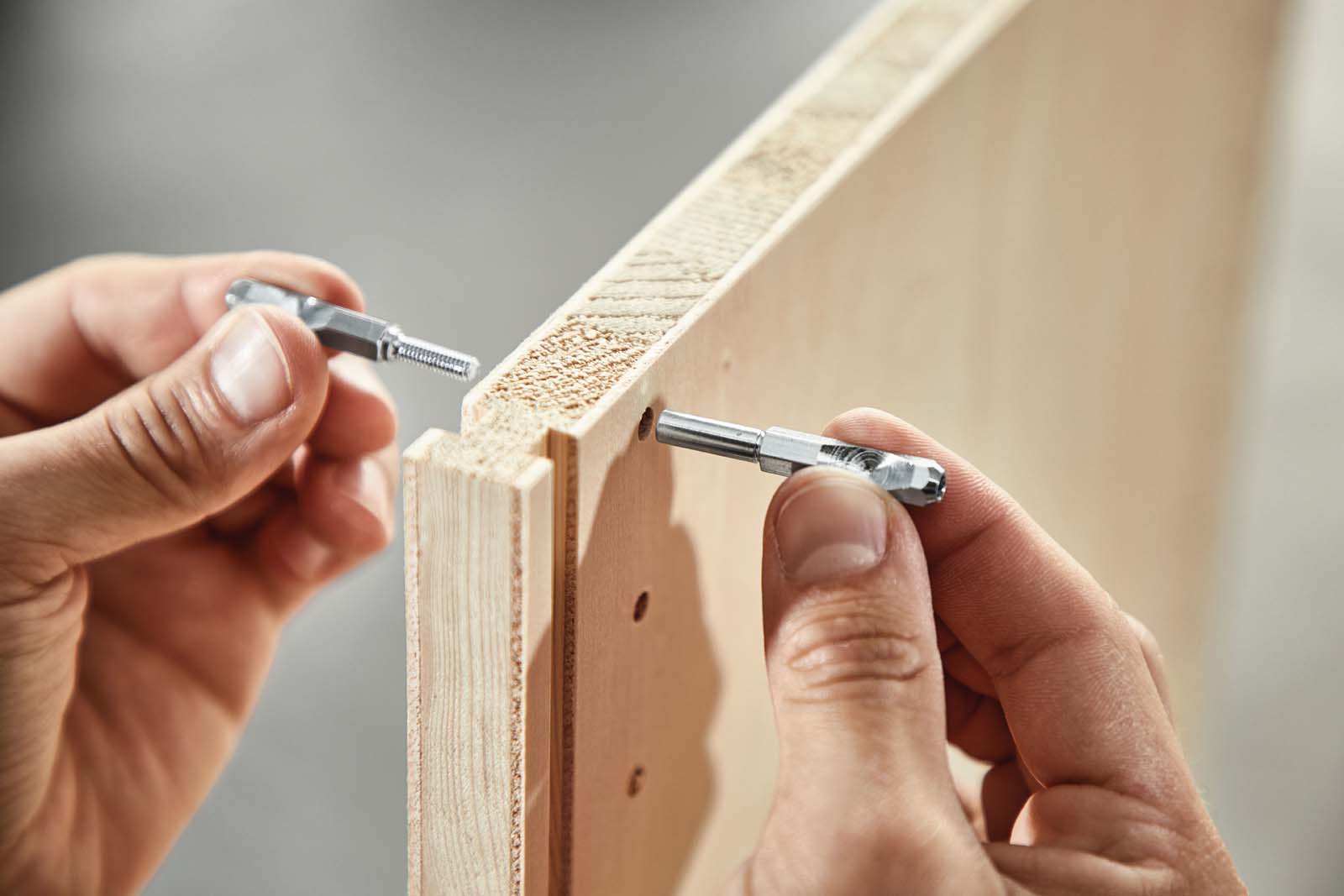

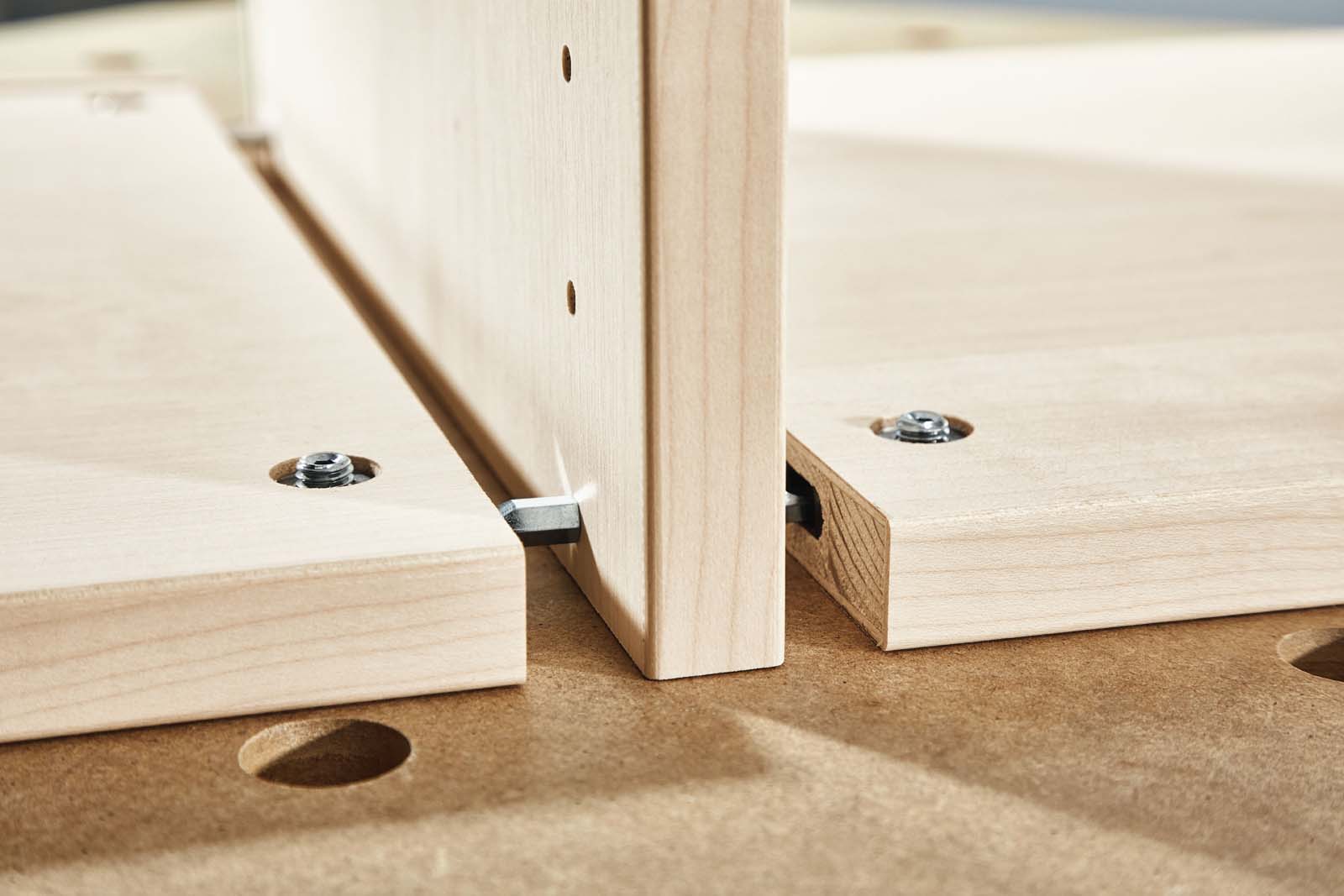

• łącznik DOMINO / DOMINO LR MSV-LR 32 D8/25 pozycjonowany jest w ścianie bocznej szafy w rzędzie otworów 5 mm oraz spodzie za pomocą frezarki do połączeń DOMINO DF 500
• bez osłon

Zakres dostawy
25 x sworzeń z gwintem zewnętrznym MSV, 25 x sworzeń z gwintem wewnętrznym MSV, 50 x półskorupy z tworzywa sztucznego, 50 x kotwa poprzeczna z wkrętem bez łba

Dane techniczne:

Łącznik DOMINO 8 mm (do wyfrezowanego otworu) D8; Średnica otworu na sworzeń euro 5.00 mm; Głębokość frezowania DOMINO dla spodu 28.00 mm; Średnica otworu w spodzie 15.00 mm; Grubość płyty 18 – 28 mm
